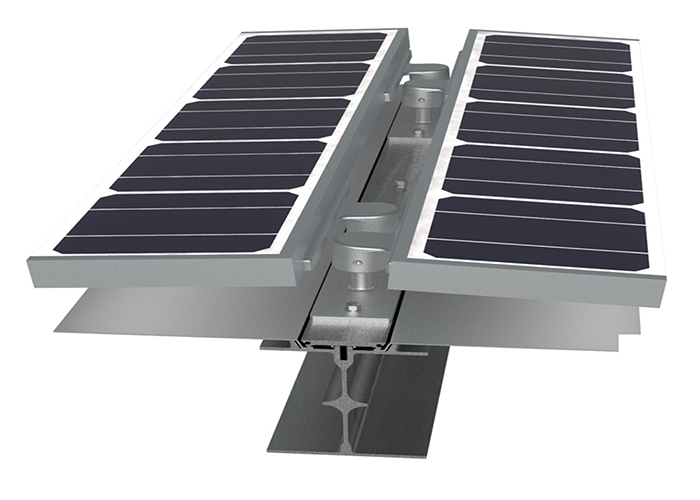

알루미늄 태양광발전 방음터널 + SOLAR PANEL의 융합 의미

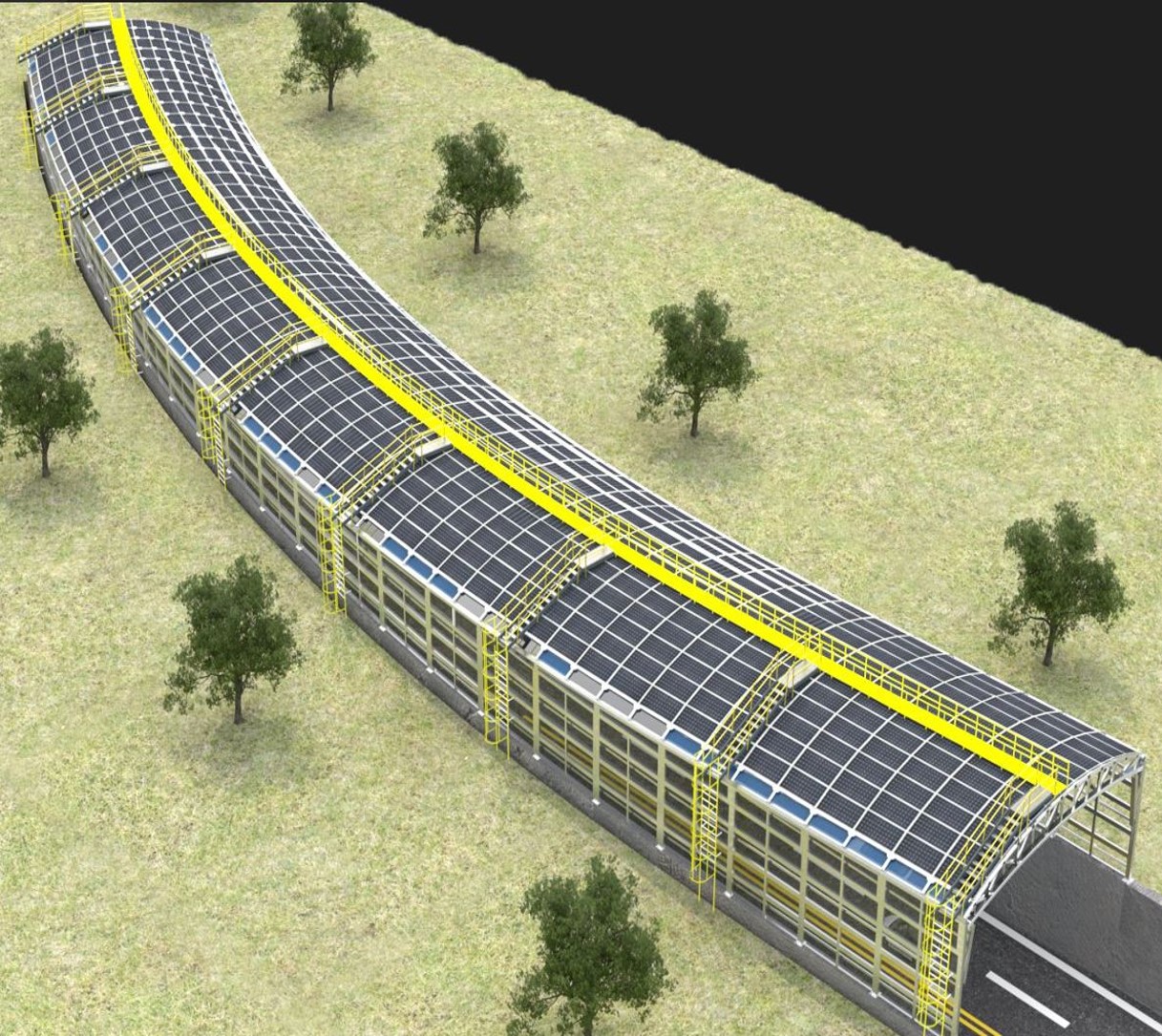

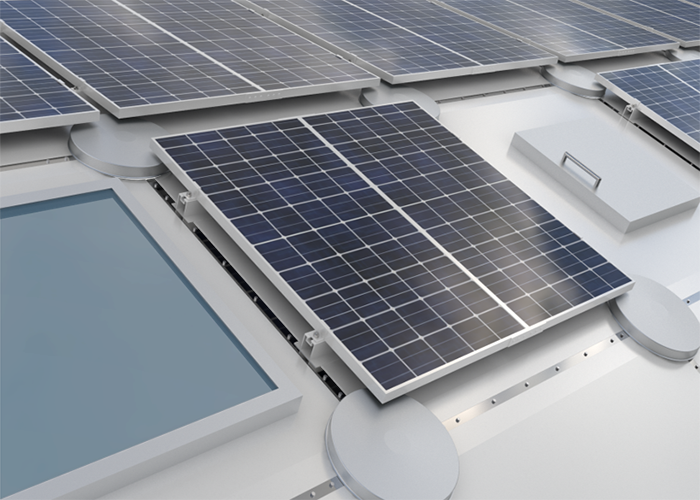

| 태양광 발전 방음터널의 융합 투시도 | ||
|---|---|---|
 |
 |
 |
| 그린에너지 정책과 부합 ㆍ지붕구조의 재활용이라 볼 수 있는 비정형 구조물 적용 솔라 패널은 <에너지 절약형 저 탄소 그린정책>에 매우 부합되는 현실 경제·산업적 측면 ㆍ기둥이나 ,벽 등의 구조체에 대한 재활용이 활발하지 않는 측면에서 사회적·경제적 비용 낭비의 심각성을 인식.그린에너지 장려책을 적극 모색중임. 이는 이산화탄소 배출량의 감소로 이어져 녹색성장을 이루는 결과를 얻음 사회·문화적 측면 세계는 지금 환경과 자원위기를 동시에 직면중임. 저 탄소 녹색성장의 태양열 에너지의 건축 산업에의 활용은 융, 복합 기술에 대한 문화적 이해도를 높일 수 있을 것임 | ||
알루미늄 태양광발전 방음터널
알루미늄 태양광발전 방음터널
| 개발 배경 (steel 방음터널의 문제점) | 실증 사진 |
|---|---|

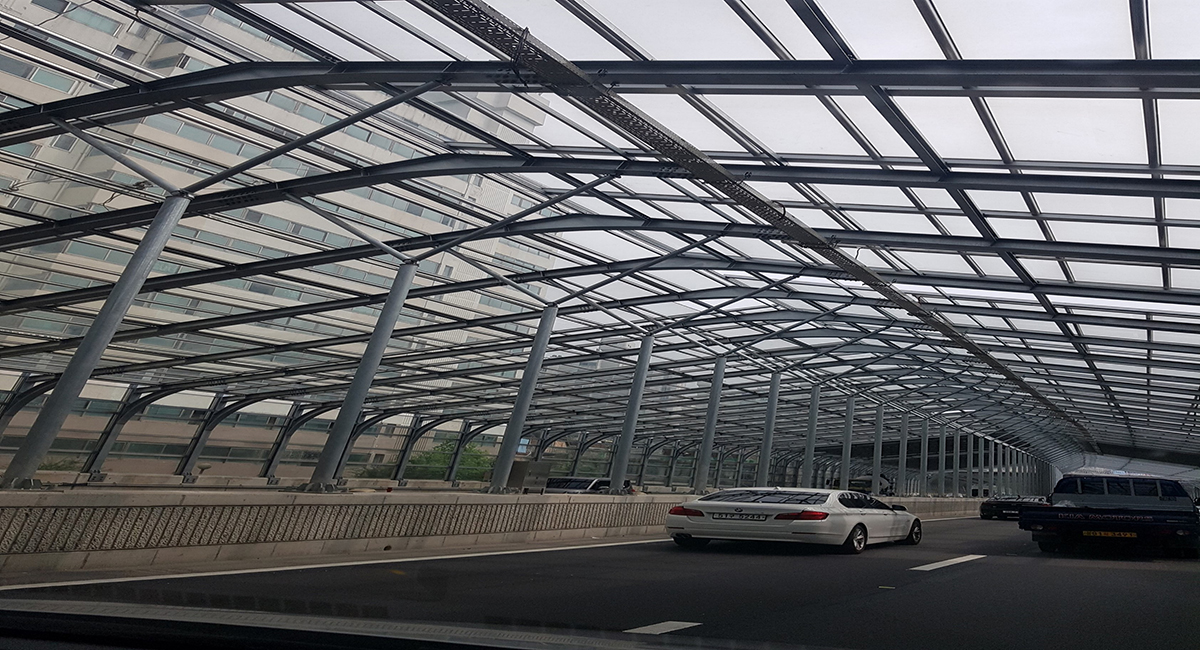

| ㆍ가연성 소재 : 일부 방음터널은 가연성 소재로 만들어져 있음 ㆍ하중문제 : 고중량물인 방음터널은 고정 하중으로 인해 구조 안전성을 고려해야 함 ㆍ경량화 필요성 : 건축 및 토목 구조물에 비해 시공 조건이 불리해 시공성을 확보하기 위해 구조재의 경량화 필요성 ㆍ부식문제 : 시공 후 2~3년이 경과하면 매연GAS 등에 의해 용융아연도금된 금속표면이 박리되어 부식이 진행되며, 주기적인 유지보수가 필요함 |  |

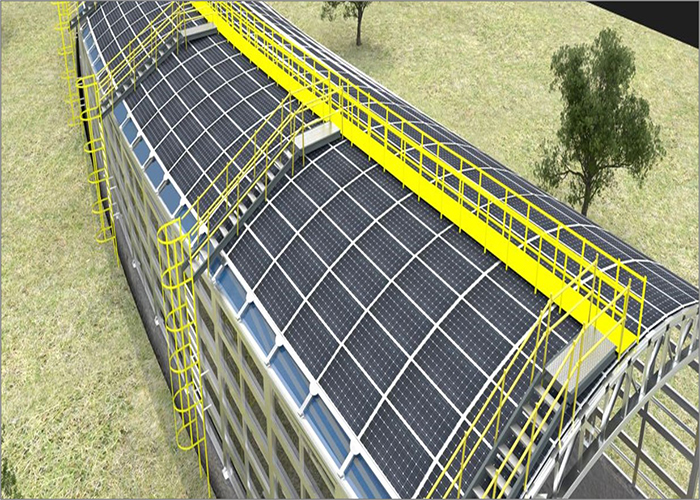

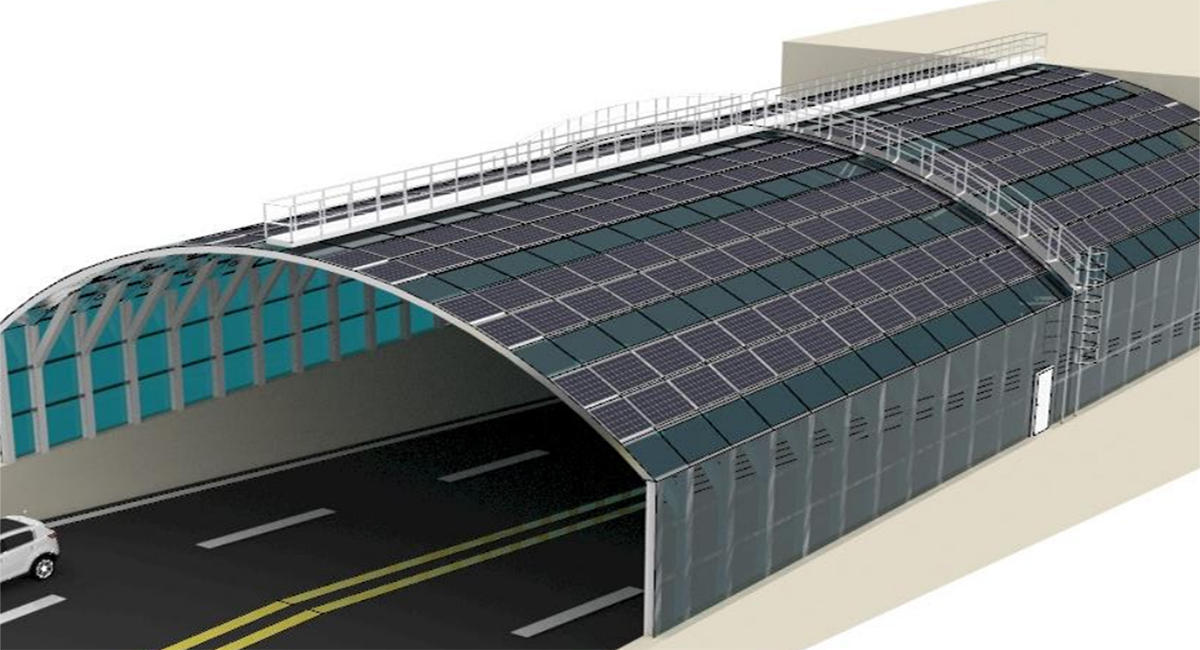

| 개발 효과 | 개발 기술의 투시도 |
|---|---|
| ㆍ구조적 안정성 : 장방형 아치형 구조의 설계로 내구성이 40년 이상임 ㆍ유지관리 편의성 : 마모가 없고, 도색, 재 도색 비용이 들지 않기때문에 유지보수 비용이 적거나 혹은 전혀 없음 ㆍ내 부식성 : 대기 중의 산소와 반응하여 산화 피막( Al2O3 )을 형성하여 부식을 방지함 ㆍ순경간 능력 : 철, 콘크리트, 또는 다른 재료들을 쓸 때보다 큰 거대한 순경간 조성 능력 ㆍ경량성 : 비중이 2.7g/cm3로 철 (7.8g/cm3)이나 동 (8.9g/cm3)과 비교하여 약 1/3에 불과하여 시공성과, 지면의 하중 부담이 대푝 감소 ㆍ교통 소음 저감 목적 + 태양광 발전시설 + 건축 경관 조형물의 기능을 갖는 다기능 효과의 방음터널임 |  |
태양광발전 알루미늄 방음터널
구조성
내구성 40년 이상 보증!
| 기술 개요 |
|---|

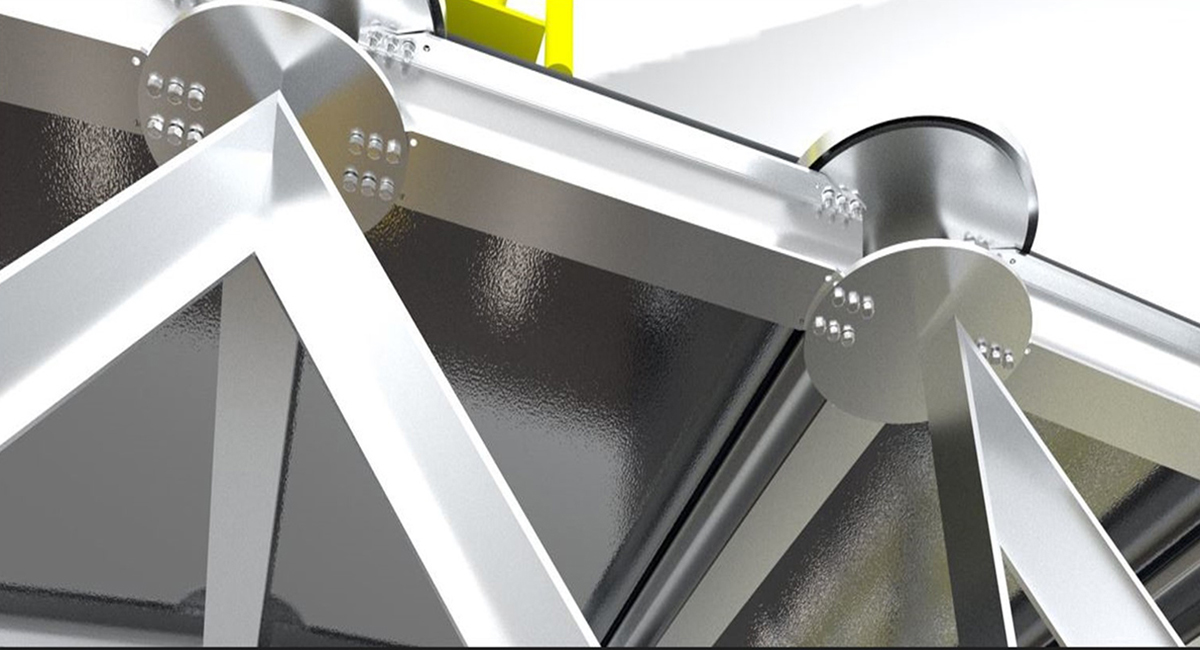

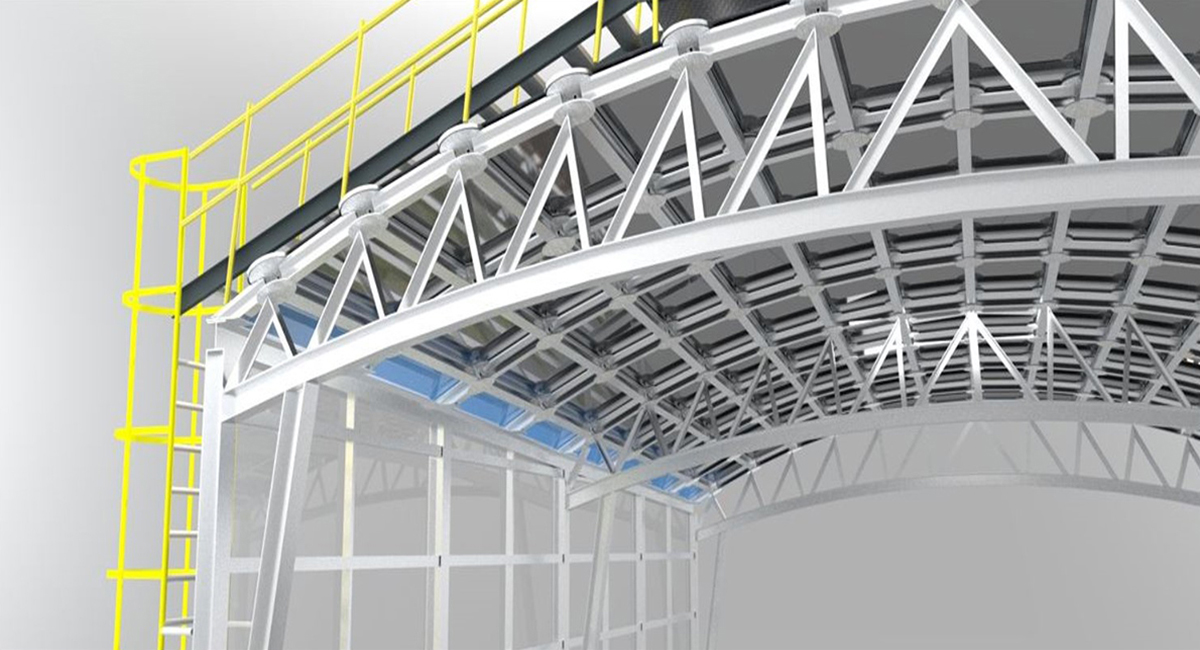

| ㆍ전체 프레임이 단일층(single-Layer)으로 구성 ㆍ알루미늄 소재인 직선의 frame들이 아치 형태의 3차원 공간에서 절점으로 연결되는 Space-Fame +Clear Span + Shell 구조의 복합 형태로 구조적 안전성이 우수함 ㆍ구조물의 핵심 부재인 frame(골조)은 대중량 구조의 “조합하중”에 대응력을 향상시킨 X 형 WEB ㆍX 형 WEB. 구조 시스템은 하중이 축력에 의해 전달되는 효율적인 부재 ㆍ알루미늄은 일반 구조용 강재에 비해 강도비가 크기 때문에 구조물의 경량화, 공사비 절감 및 현장 작업의 용이성을 극대화할 수 있는 구조용 재료 ㆍ내식, 내구성이 우수하여 내구연한 동안 유지관리비가 발생 없음 ㆍ내구성 40년 이상 보증 |
| 투시도 | |
|---|---|
 |
 |
태양광발전 알루미늄 방음터널
시공실적

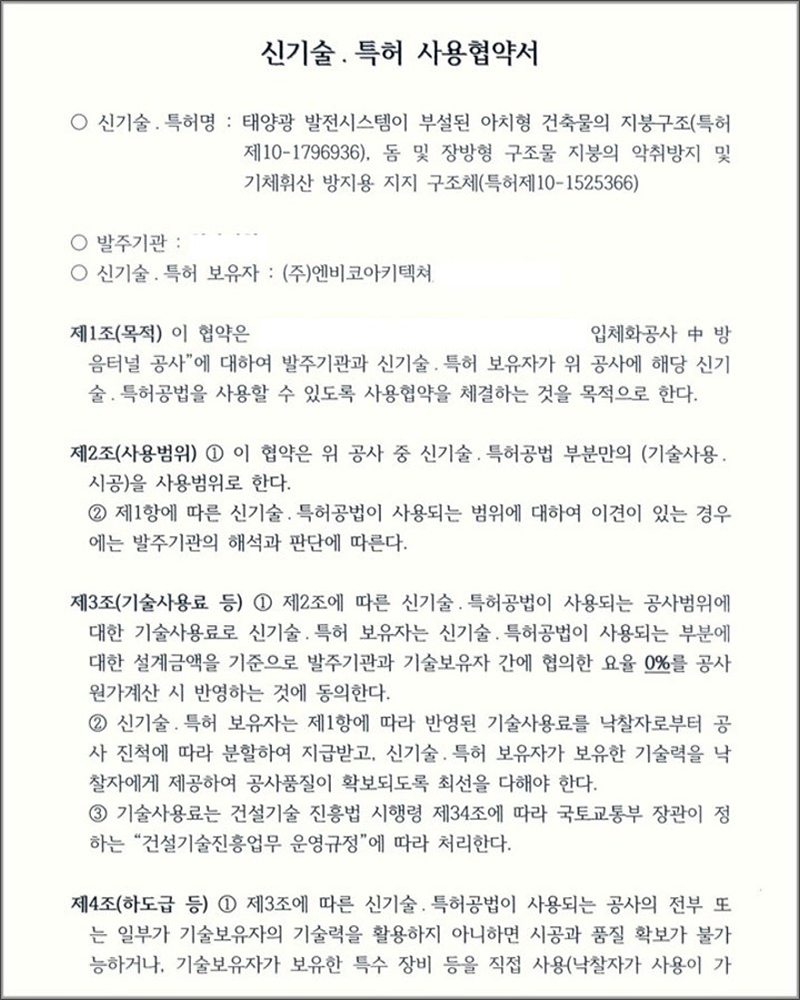

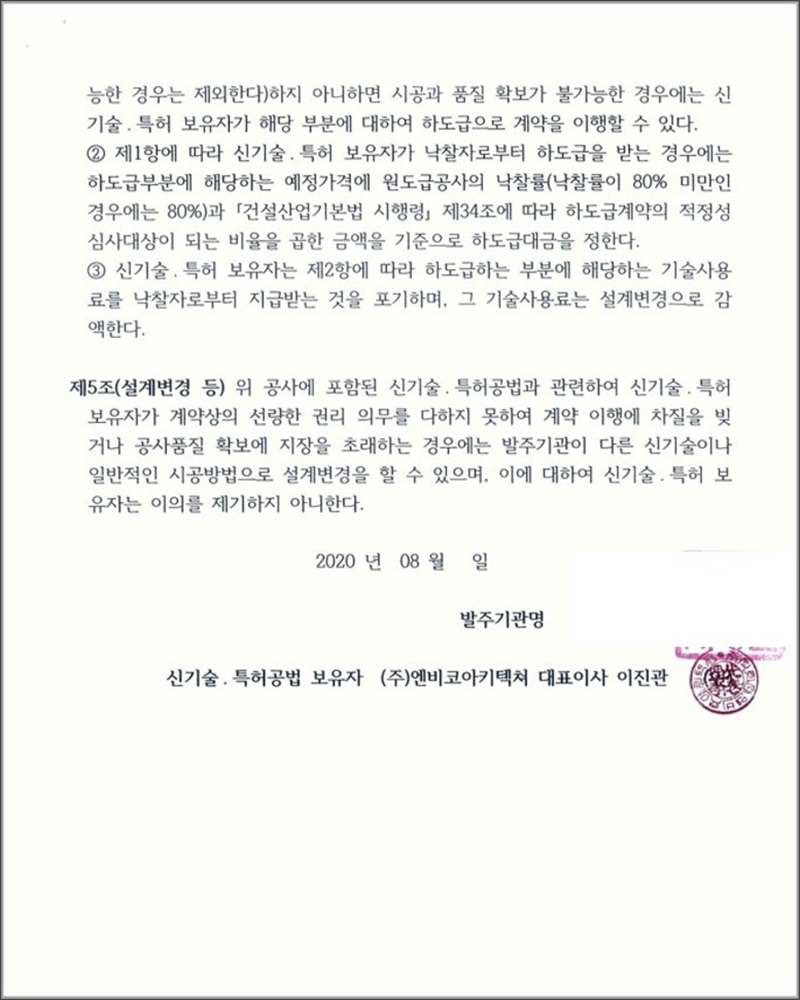

| 시공 조감도 | 신기술 사용협약서 | |
|---|---|---|
 |
ㆍ설치장소 : 00시 0000 우회도로 알루미늄 태양광 방음터널 공사 ㆍ규 모 : W12.7m * L103m * H5m ㆍModule 사용개수 : 612개 - 발전량 : 235kw (module-size : w1000*l2000=385w)년간 발전량 : 280,000kw/년 ㆍ공사착공 : 2025년 03월 ㆍ선정방법 : 2020년 기술제안 선정 | |
 |
 |
|
