상징조형물의 정의
상징 조형물 (Gate Sculpture)
지역 특산물, 관광명소 이미지 등을 상징화한 경관시설물로 도시 주 진입교량,
T.G 입구 등의 특정 장소에 랜드마크 역할을 하는 상징물을 형상화 하여 설치
Gate Sculpture

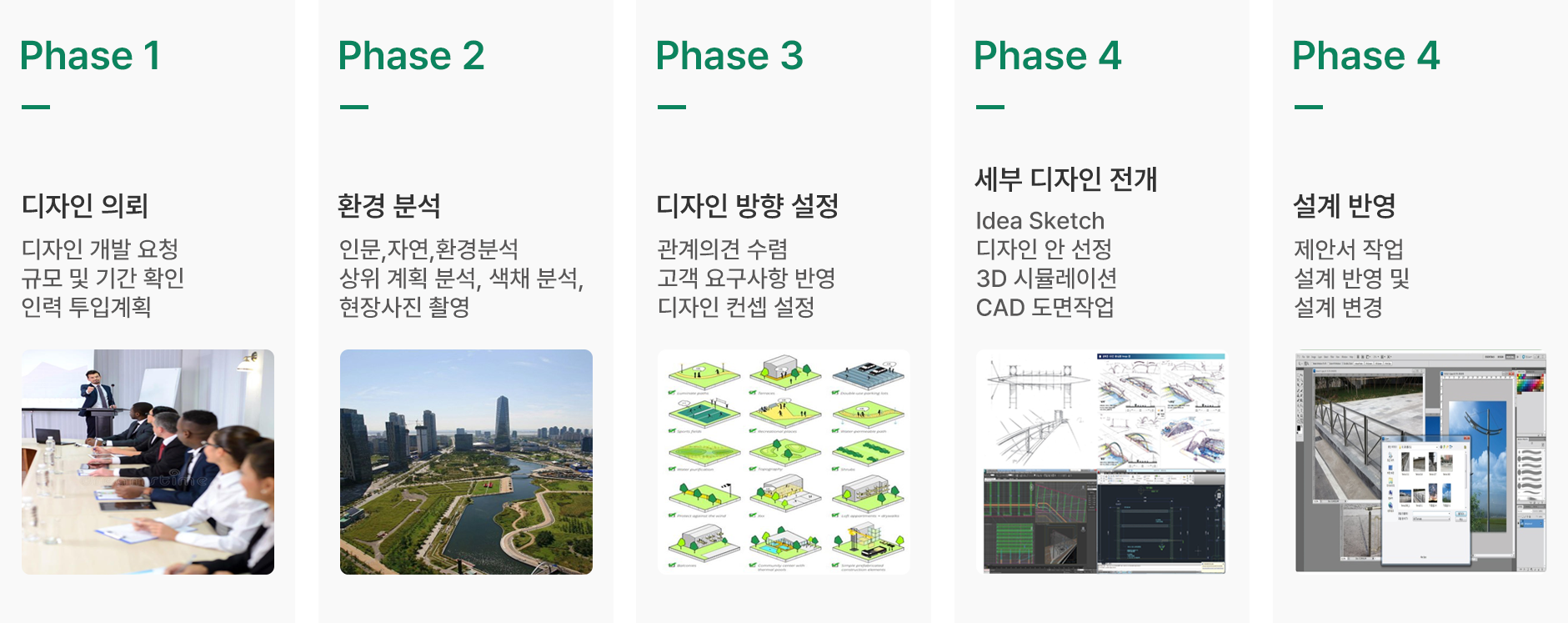

상징조형물 설계 및 디자인 - PROCESS
Gate Sculpture
설계 및 구조해석 기준 및 최적 설계 시 고려사항
| 기본 설계기준 | |
|---|---|
| ㆍAluminum Standards and Data (미국알루미늄 협회) ㆍ도로교설계기준 – 도로교통협회 ㆍ건축물하중기준 – 대한건축학회 | |
| 경제성 | 비용, 중량, 공사기간, 노동력, 제작비의 최소화 |
| 사용성 | 구조물 기능의 최대 활용성 |
| 안전성 | 재료의 허용한계, 다양한 하중경로 및 잉여 부재의 확보 |
| 시공성 | 재료의 용이성 (형상 및 연결부), 기술의 적용 가능성 |
| 환경과의 조화 | 주변 시설 및 자연환경과의 어울림, 친화성 |
| 최소 유지 관리비용 | 내구 연한 동안 수선등 에 필요 경비의 최소화 |
| 해석 기준 | 해석 검토기준 |
|---|---|
| ㆍ활하중-100kg/㎡, ㆍ설하중-500kg/㎡, ㆍ풍하중-26m/sec ㆍ지진하중-0.22g 적용( 각 지방 지역 기준) | ㆍ응력 및 부재해석- AA 설계기준 ㆍ변위해석- ASTM E 330 |
 |

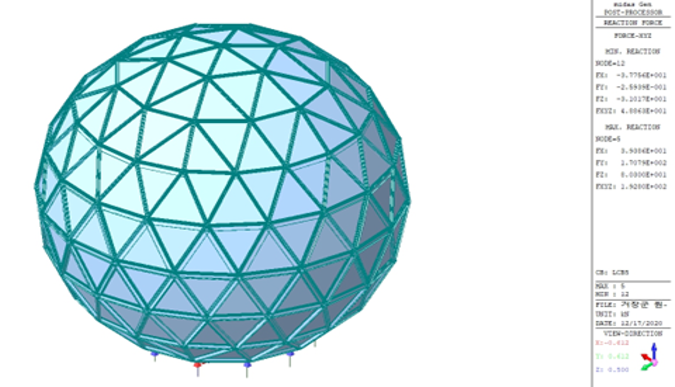

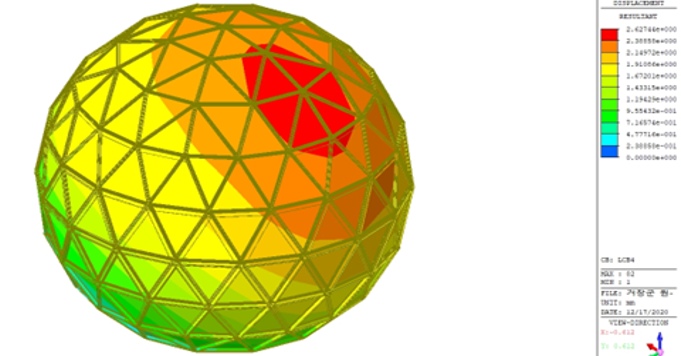

 ㆍ반력-처짐 구조해석 예시 |
Gate Sculpture
구조성
내구성 40년 이상 보증!
| 기술 개요 | 실물 FRAME 사진 |
|---|---|

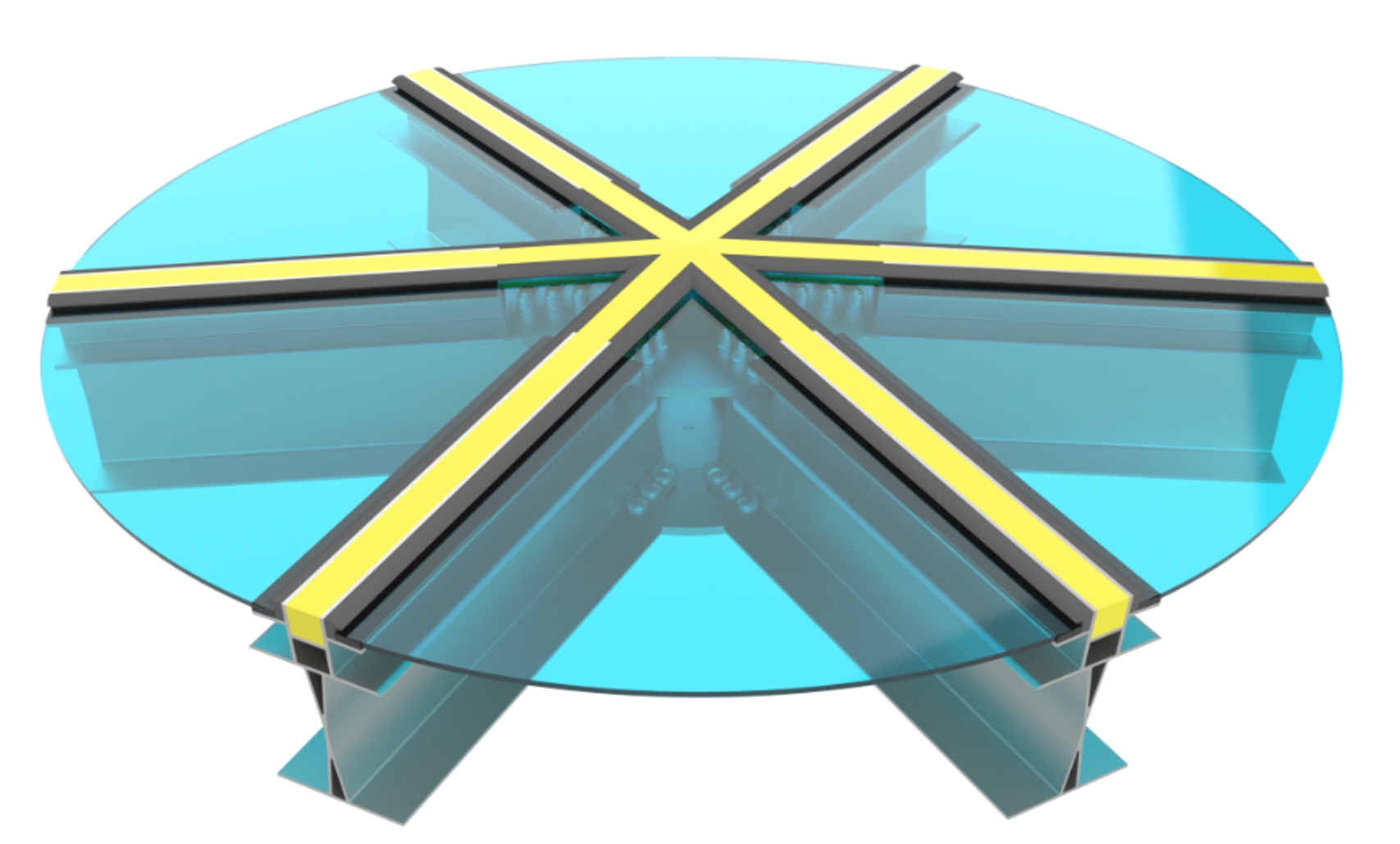

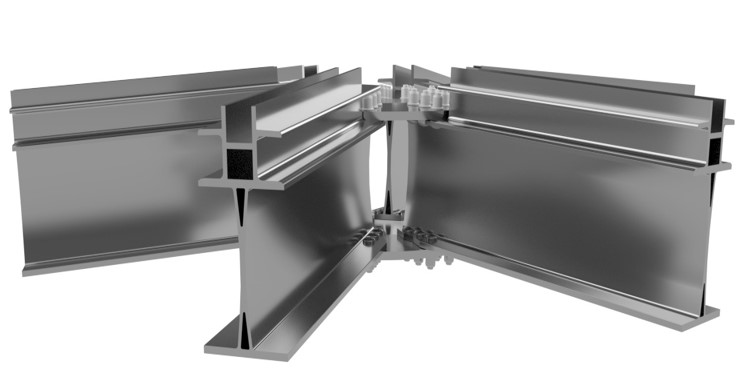

| ㆍ전체 프레임이 단일층(single-Layer)으로 구성 ㆍ유리 및 금속 판재 등-골조 외부에 부착 가능한 일체형 Frame ㆍ알루미늄 소재인 직선의 frame들이 아치 형태의 3차원 공간에서 절점으로 연결되는 GEODESIC 구조의 형태로 구조적 안전성이 우수함 ㆍ구조물의 핵심 부재인 frame은 대중량 구조의 “조합하중”에 대응력을 향상시킨 X 형 WEB ㆍ대경간 구조 조성시, FRAME에 별도의 보강재를 덧붙일 필 요가 없음 ㆍ“X-BEAM”형태의 FRAME이어서 조합하중 및 응력, 변위 대응력이 우수 ㆍ구조체의 Frame의 비틀림 강성이 우수하여 변위, 특히 지진하중에 우수 ㆍX-BEAM형 FRAME은 국내,외 시판중인 FRAME보다 비틀림 강성이 3~17배 우수하다 ㆍ많은 단면으로 큰 응력을 견디며, 장 Span에 구조적인 안정성 확보 ㆍ천재지변이 없는 경우 구조물 변위량의 미미함으로 인한 유리의 파손 또는 구조물의 보수가 거의 없음 |
|
Gate Sculpture
Geodesic (측지) Dome 핵심기술
3차원 입체 TRUS 구조
구조적 안전성 확보
X형 Frame(골조)의 구조재 사용으로 비틀림 강성이 국,내외 제작사의 frame에 비해 1.4~7 배 강한 부재 Kolas 인증 기관의 부재 압축 하중 시험 검중 완료내구성 보증
천재지변이 없는 경우 구조물 변위량의 미미함으로 인한 유리의 파손 또는 구조물의 보수 거의 없음 적절한 환풍 시설 계획으로 구조물 내부의 청결 및 쾌적함으로 인한 유지관리비 절감 구조물의 40년 장기 내구성 보장유지관리 편리성 확보
구조물 내부에 다양한 부속물 설치로 유지관리 편의성 확보 적절한 환기 시스템을 설계에 반영하므로 구조물 내부가 오염되지 않고 위생적이다 Frame과 유리고정 Bracket이 일체형으로 압출된 부재이므로 개 보수 시, 유지관리 편리성 확보시공성 우수
정밀 설계로 90%이상이 공장 제작된 Modular 부재들을 현장에 반입, 조립 설치함으로 시공성 우수 개, 보수시 panel부재의 탈, 부착 편리 다양한 환기창 및 내부 워크웨이등, 부속물 설치 가능Geodesic Dome
시공 실적
시공 투시도 (주간-야간)
입면 계획도 및 전체 조감도
Geodesic Grass Dome
시공 실적

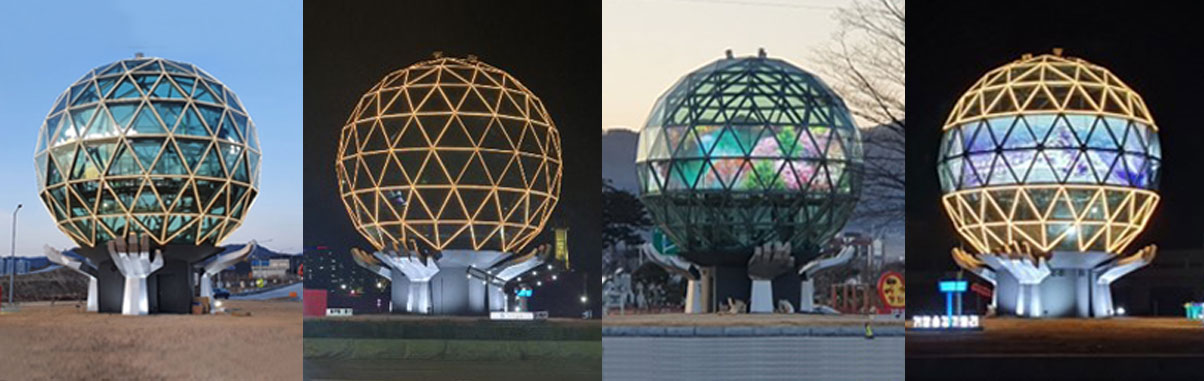

거창군 T.G 회전교차로

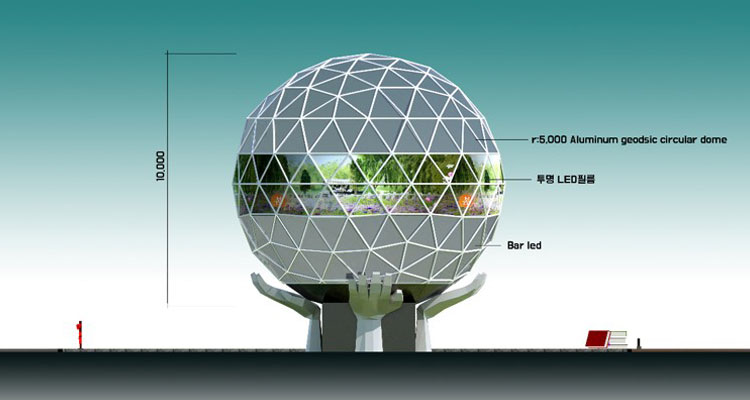

Size - Ø10m * H 15m / L.E.D 설치 유리돔
Geodesic Grass Dome
시공 예정

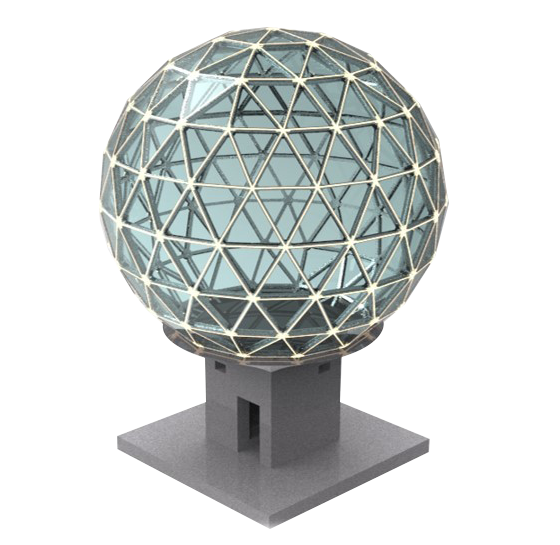

Geodesic 구조
위로부터의 압력에 강해 따로 기둥을 세우지 않아도 자체의 무게를 견디는 구면체
| 기술 개요 | 실물 FRAME 사진 |
|---|---|

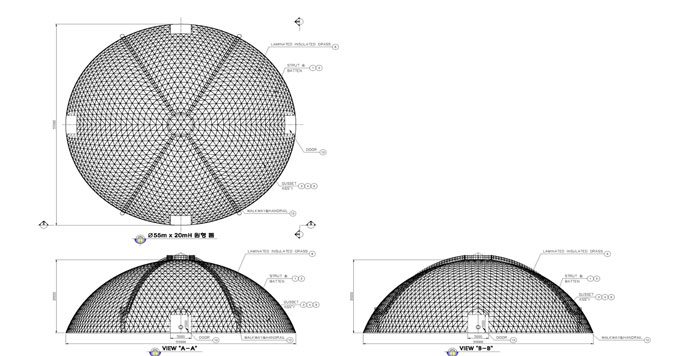

| ㆍ설치장소 : 00시 00공원 식물원 조성 공사 중 알루미늄 유리돔 설계 제작, 설치 ㆍ규 모 : Ø 55m * H 20m ㆍ필요 유리수량 : 3중 복층 로이유리 4368장 ㆍ총무게 : 240 TON (유리-116ton / 골조-124ton) ㆍ선정방법 : 기술 제안 |
|
